Realizarea unui bobinaj sinusoidal - enunţ

Lucrarea de laborator

Introducere

Întrebarea 1:

Întrebarea 2:

Întrebarea 3:

Întrebarea 4:

Întrebarea 5:

Întrebarea 6:

1.

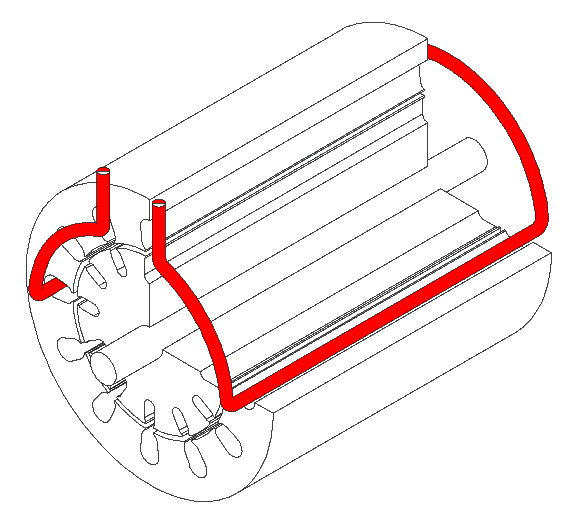

Calculaţi în orice punct din întrefier, intensitatea câmpului H, produs de o spiră situată la periferia unui întrefier neted, şi parcursă de curentul I  (figura 1). Se va considera permeabilitatea fierului infinită şi se va neglija fluxul de dispersie.

Ca axă de referinţă pentru reperarea punctului din întrefier, se va alege axa magnetică a bobinei.

Figura 1


2.
Calculaţi coeficienţii dezvoltării Fourier ai armonicilor de spaţiu ale acestui câmp şi trasaţi spectrul.


3.
Efectuaţi acelaşi calcul pentru o bobină ce are N spire în serie, fiind deci parcurse de acelaşi curent I.


4.
Se consideră o înfăşurare formată din două bobine, fiecare cu N/2 spire, repartizate de-a lungul unui unghi a° (decalate, cu unghiul b = ), conectate în serie, respectiv parcurse de acelaşi curent I. În figura 2 este reprezentată o astfel de înfăşurare, pentru cazul N = 2.

Figura 2


a)  Care este intensitatea câmpului H, produs de această înfăşurare?
b) Calculaţi coeficienţii Fourier ai armonicilor spaţiale corespunzătoare.
c) Care este unghiul de repartizare a, care permite anularea armonicii 3 a câmpului? Care este unghiul a, care determină anularea armonicii 5?


5.

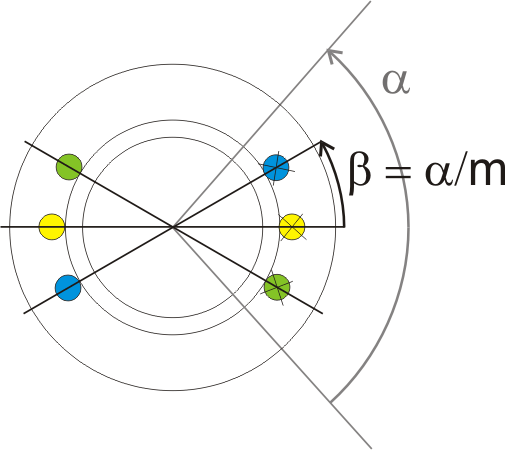

Reluaţi calculele corespunzătoare întrebării anterioare, considerând acum m bobine în serie, distribuite echidistrant, fiecare având N/m spire, repartizate pe un unghi a (decalate deci, cu unghiul b = ), Figura 3.

Figura 3


6.

Ţinând cont de rezultatele anterioare, comparaţi, pentru o maşină bifazată şi una trifazată, ale căror înfăşurări sunt repartizate pe unghiul maxim, valorile coeficienţilor dezvoltărilor Fourier ale diferitelor armonici ale câmpului.
