Se doreşte alimentare unei sarcini R-L cu o tensiune continuă, reglabilă, plecând de la o sursă de tensiune continuă, fixă ca valoare (figura 11).
Pentru a obţine la bornele sarcinii o tensiune ce să varieze de la zero la tensiunea generatorului, trebuie să

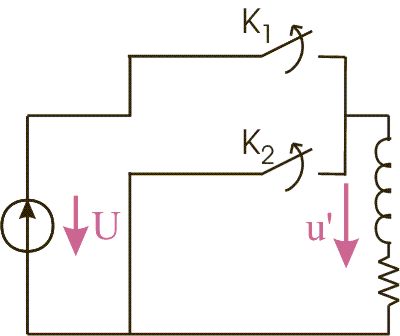

Dacă închidem K1, tensiunea la bornele receptorului va fi U.
Dacă închidem K2, tensiunea la bornele receptorului va fi zero.
Furnizând contactelor K1 şi K2 o comandă periodică şi închizând K1 pe durata unei fracţiuni e a perioadei T, obţinem la bornele receptorului o tensiune dreptunghiulară a cărei valoare medie (componenta continuă) va fi eU. Modificând e între zero şi 1, această componentă continuă (valoarea medie) se va modifica între zero şi U (figura 13).
Figura 13
Inductanţa L a sarcinii limitează fluctuaţiile curentului, datorate caracterului pulsatoriu al tensiunii aplicate sarcinii.
Curentul absorbit este cu atât mai apropiat de un curent constant, cu cât inductanţa L este mai mare şi/sau frecvenţa de funcţionare f = 1/T este mai mare.
