Se doreşte alimentare unui receptor cu caracter R-L, cu o tensiune continuă, plecând de la o sursă trifazată de tensiune alternativă, conectată în stea (figura 3).
Borna - a sarcinii se conectează la nulul stelei sursei.

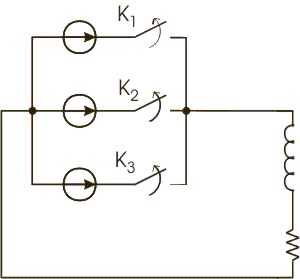

Borna + a sarcinii se conectează la cele trei borne ale sursei prin intermediul a trei contacte semiconductoare (figura 4).
Prin închiderea contactelor
se obţine o tensiune care este aproximativ continuă, ea fiind pulsatorie în jurul valorii ei medii (figura 5).
Curentul absorbit este cu atât mai apropiat de un curent constant, cu cât inductivitatea receptorului este mai mare, deoarece aceasta se opune variaţiilor curentului.

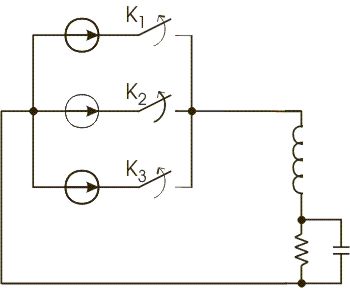

Dacă este necesar, pentru a face ca tensiunea la bornele R să fie cvasiconstantă, putem realiza un filtru, adăugând condensatorul C (figura 6).
