3. Exemplu de conversie: invertorul

Se doreşte alimentare unui receptor R-L de curent alternativ monofazat plecând de la o sursă de tensiune continuă (figura 7)

Figura 7

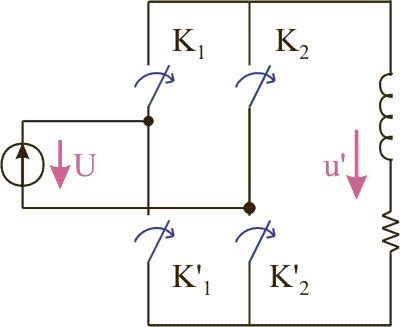

Conectăm fiecare bornă a receptorului la bornele + şi - ale sursei prin câte două contacte (figura 8).

Figura 8

Prin închiderea contactelor K1 şi K¢2, se aplică receptorului tensiunea +U.

Prin închiderea contactelor K¢1 şi K2 , se aplică receptorului tensiunea -U.

Comutând succesiv din starea (K1 şi K¢2 ON) în stare (K¢1 şi K2 ON) şi invers, se va aplica receptorului o tensiune +U, apoi -U, apoi din nou +U...

Dacă aceste comutaţii se realizează periodic, astfel încât tensiunea pe sarcină să fie +U pe durata unei semiperioade, apoi -U pe durata celeilalte semiperioade, vom crea la bornele receptorului, o tensiune alternativă (figura 9).

Figura 9

Această tensiune va avea o componentă sinusoidală de frecvenţă f = 1/T şi armonici de frecvenţă 3f, 5f, ...

Curentul absorbit de sarcină va fi mai apropiat de o formă de undă sinusoidală, deoarece impedanţa aferentă inductivităţii L creşte odată cu rangul armonicilor.

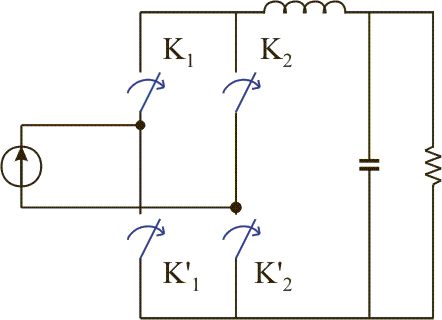

Dacă este necesar, se poate utiliza un filtru pentru a face ca tensiunea la bornele R să fie mai apropiată de o formă de undă sinusoidală (figura 10).
