Schema de automatizare a pornirii stea-triunghi trebuie să asigure realizarea conexiunii stea şi pornirea motorului pentru ca după accelerarea acestuia la o valoare a vitezei apropiată de cea de sincronism, să deschidă această conexiune şi să o realizeze pe cea triunghi. Cunoscând parametrii motorului se poate calcula timpul după care motorul ajunge la o turaţie apropiată de valoarea de sincronism, iar comutarea se poate face şi în funcţie de timp.

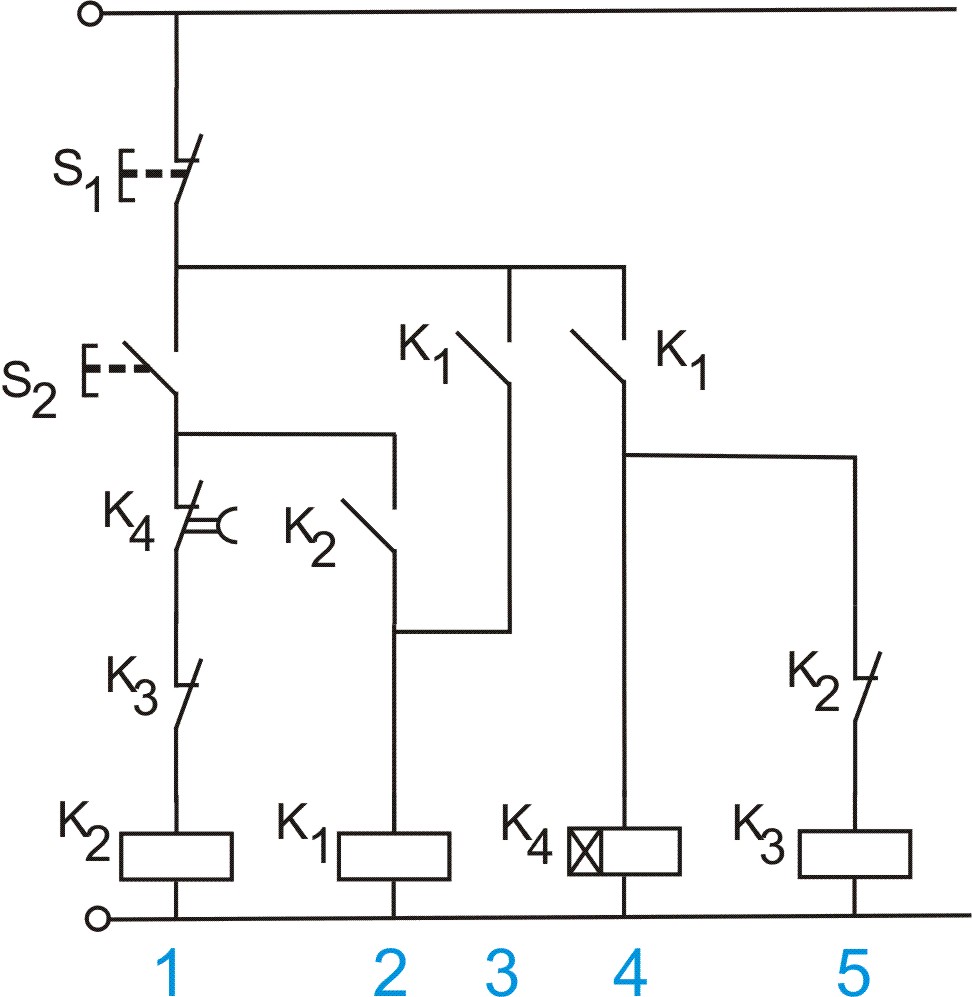

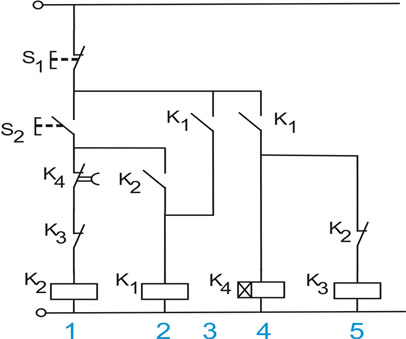

Figura 3. Schema de automatizarea a pornirii stea-triunghi
Schema propusă porneşte prin apăsarea butonului S2, lucru ce conduce la alimentarea bobinei K2 dacă de la o funcţionare anterioară armătura contatorului K3 nu a rămas sudată. Bobina K2 determină comutarea contactelor K2 şi deci alimentarea bobinei K1. Comutarea contactelor K1 duce la alimentarea releului de timp K4 din circuitul 4. După realizarea temporizării, contactul K4 din circuitul 1 se deschide şi astfel bobina K2 rămâne nealimentată, lucru ce determină deschiderea conexiunii stea şi închiderea conexiunii triunghi.
