O schemă de automatizare a pornirii prin cuplare directă la reţea presupune existenţa unui buton de pornire şi a unui buton de oprire. Un alt element ce trebuie să apară într-o astfel de schemă este elementul de memorare a comenzii . Acest lucru este realizat de către un contact normal deschis ce poartă numele de contact de automenţinere.

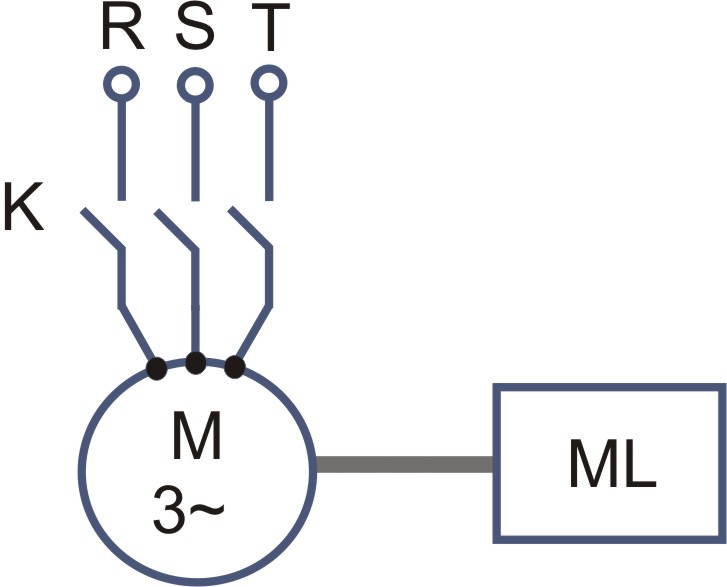

Figura 1. Schema de forţă pentru pornirea prin cuplare directă la reţea

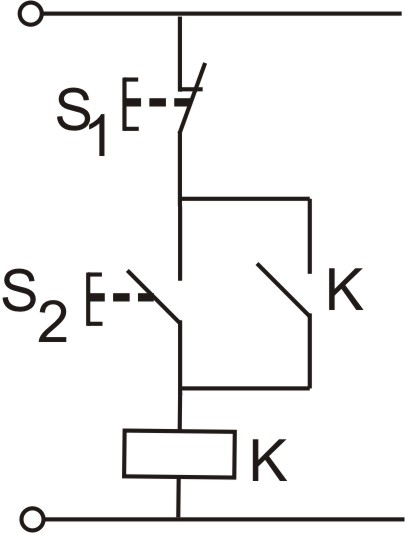

Figura 2. Schema de automatizarea a pornirii prin cuplare directă la reţea
Apăsarea butonului S2 duce la alimentarea bobinei contactorului K. Toate contactele acestui contactor vor comuta (cele normal deschise se vor închide, iar cele normal închise se vor deschide).
Simbolurile şi modul de realizare a schemei le puteţi găsi aici.
