3. Comutaţii

Stările contactelor Kj şi K¢j trebuie să fie complementare. Pentru a permite circulaţia curentului ij fără ca sursa U să fie pusă în scurtcircuit, trebuie să avem

  • fie Kj ON şi K¢j OFF
  • fie Kj OFF şi K¢j ON.

La trecerea din starea ( Kj ON şi K¢j OFF) în starea (Kj OFF şi K¢j ON), trebuie analizate două cazuri

  • curentul ij este pozitiv
  • curentul ij este negativ

Trecerea din (Kj ON, K¢j OFF) în (Kj OFF, K¢j ON) pentru ij > 0.

Dacă ij este pozitiv,

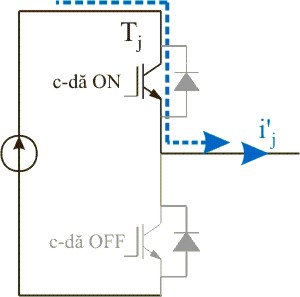

  • atunci când Kj este ON, tranzistorul Tj este în conducţie (figura 6).

    Figura 6

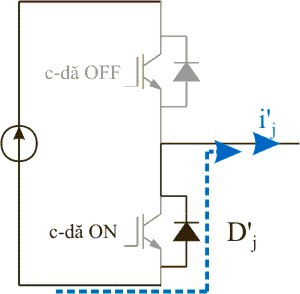

  • atunci când K¢j este ON, dioda D¢j este în conducţie (figura 7).

    Figura 7

Comutarea de la starea Kj ON (TJ în conducţie) la starea K¢j ON (D¢j în conducţie) se realizează comandând blocarea tranzistorului Tj (figura 8).

Figura 8

Pe intervalele când Tj este OFF, iar D¢j este în conducţie, se poate comanda stare ON a tranzistorului T¢j pentru a asigura menţinerea contactului K¢j închis, chiar şi atunci când curentul ij încetează să mai fie pozitiv şi devine negativ

Trecerea din (Kj ON, K¢j OFF) în (Kj OFF, K¢j ON) pentru ij < 0.

Dacă ij este negativ,

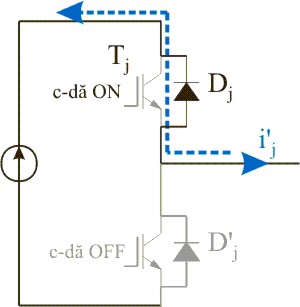

  • atunci când Kj este ON, în conducţie este dioda Dj (figura 9)

    Figura 9

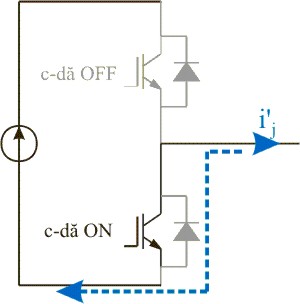

  • atunci când K¢j este ON, tranzistorul T¢j este în conducţie (figura 10).

    Figura 10

Comutarea din starea Kj ON (dioda DJ în conducţie) în starea K¢j ON (tranzistorul T¢j în conducţie) se realizează comandând amorsarea tranzistorului T¢j , după blocarea prealabilă a tranzistorului Tj , pentru a evita conducţia simultană a tranzistoarelor Tj şi T¢j ceea ce ar determina scurtcircuitarea sursei U (figura 11).

Figura 11

Concluzie

Pentru a trece din starea (Kj ON, K¢j OFF) în starea (Kj OFF, K¢j ON), se comandă blocarea tranzistorului Tj , apoi, cu o întârziere td , amorsarea tranzistorului T¢j:

  • dacă ij > 0, comutaţia este provocată de comanda tranzistorului Tj

  • dacă ij < 0, comutaţia este provocată de comanda de amorsare a tranzistorului T¢j .

Întârzierea td

  • trebuie să fie suficient de mare pentru a permite blocarea tranzistorului Tj , dacă el se alfl în conducţie
  • nu trebuie să fie prea mare, deoarece ea determină decalajul ce ar putea exista (când ij < 0), între momentul începerii comutaţiei, prin comanda de blocare a lui Tj , şi momentul când aceasta începe realmente să se producă.
