Vom considera doar cazurile când invertoarele în punte alimentează

• fie o sarcină monofazată
• fie o sarcină trifazată echilibrată, în stea cu nulul izolat sau în triunghi.

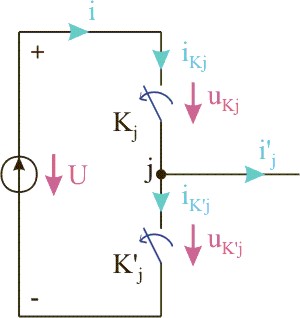

În cazul acestor invertoare, fiecare bornă a sarcinii este legată la două contacte semiconductoare înseriate. Unul permite conectarea sarcinii la borna pozitivă a sursei de c.c., celălalt la borna negativă a aceleiaşi surse (figura 1).

Figura 1

Contactele K_j şi K¢_j formează un braţ de invertor.

• Un invertor monofazat în punte este constituit din două braţe (figura 2)



  Figura 2

• Un invertor trifazat în punte este constituit din trei braţe (figura 3)



  Figura 3
