• Se obţin atunci când valoarea efectivă a tensiunii şi frecvenţa acesteia, au valori diferite faţă de valoarile nominale

• În funcţie de corelaţia dintre valorile tensiunii şi valorile frecvenţei, există mai multe categorii de caracteristici:

  • Caracteristici mecanice cu păstrarea constantă a raportului U/f;
  • Caracteristici mecanice cu menţinerea constantă a fluxului statoric;
  • Caracteristici mecanice cu menţinerea constantă a fluxului de magnetizare;
  • Caracteristici mecanice cu menţinerea constantă a fluxului rotoric;



Caracteristicile mecanice cu păstrarea constantă a raportului U/f

• Se obţin dacă ;

• Rezultă modificarea, în acelaşi sens, atât a valorii efective a tensiunii cât şi a frecvenţei acesteia;

• În practică se folosesc caracteristici pentru U < U_N , f <f _N.

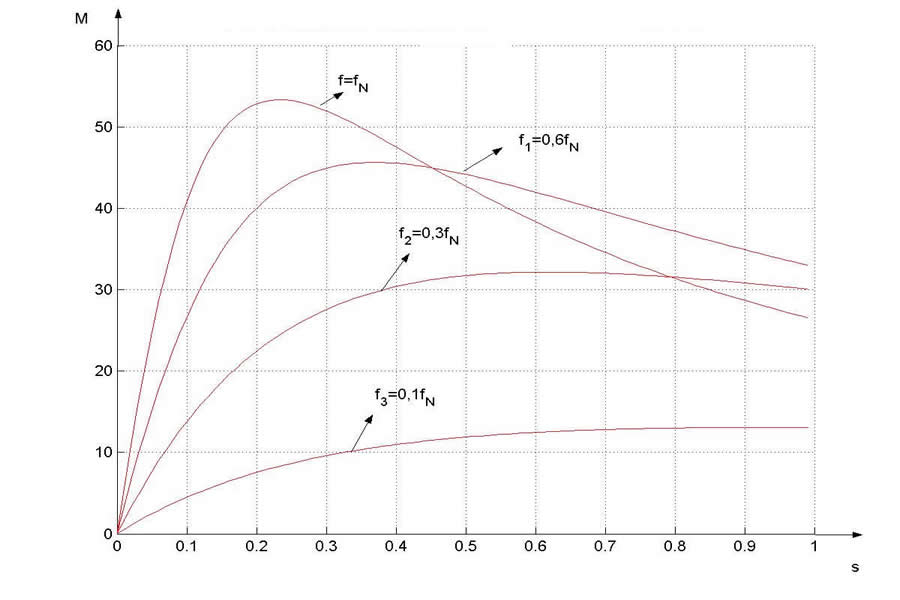

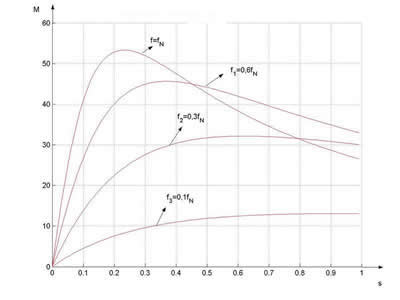

Figura 6.a) Caracteristici mecanice cu păstrarea constantă a raportului U/f în planul M = f(s)

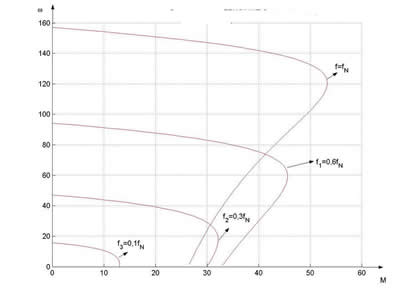

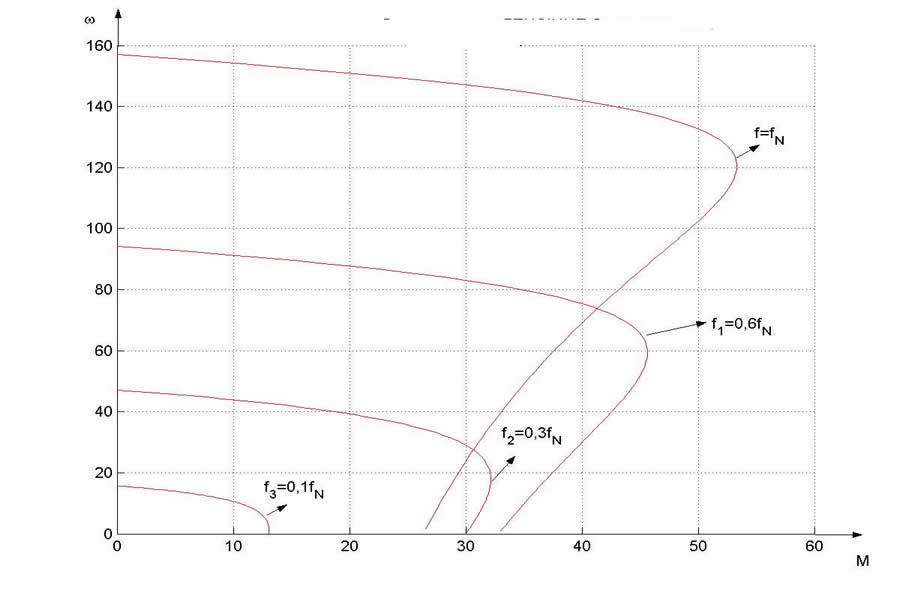

Figura 6.b) Caracteristici mecanice cu păstrarea constantă a raportului U/f în planul W = f(M)

Comentarii asupra caracteristicilor

Caracteristicile mecanice cu menţinerea constantă a fluxului statoric

• Pentru menţinerea constantă a fluxului statoric, între valoarea efectivă a tensiunii şi frecvenţa acesteia există relaţia

• Dacă fluxul statoric se menţine la valoare nominală, alura caracteristicilor este dată în figura 7.

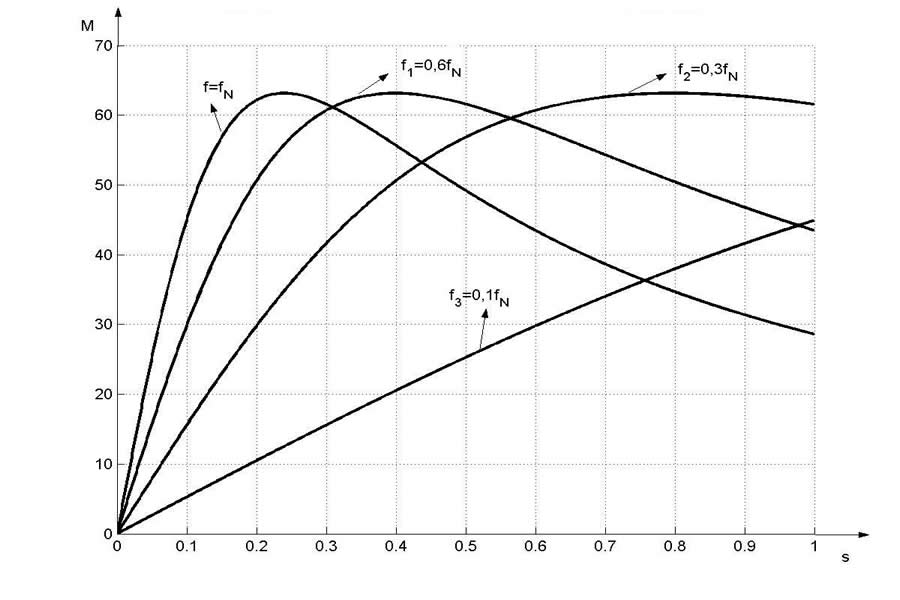

Figura 7.a) Caracteristici mecanice cu menţinerea constantă a fluxului statoric în planul M = f(s)

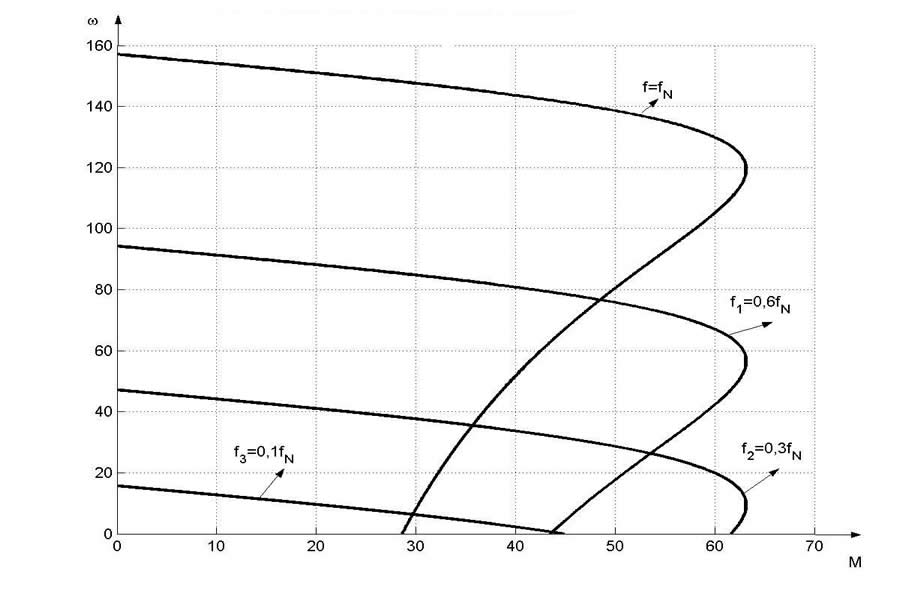

Figura 7.b) Caracteristici mecanice cu menţinerea constantă a fluxului statoric în planul W = f(M)

Comentarii asupra caracteristicilor

Caracteristicile mecanice cu menţinerea constantă a fluxului de magnetizare

• Pentru menţinerea constantă a fluxului de magnetizare, între valoarea efectivă a tensiunii de alimentare şi frecvenţa acesteia există relaţia

• Pentru valoarea nominală a fluxului de magnetizare, caracteristicile sunt date în figura 8.

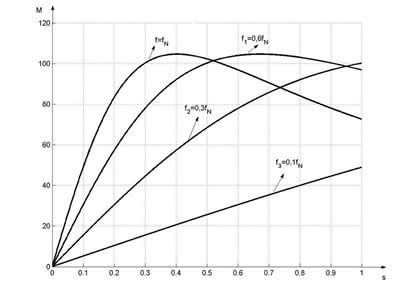

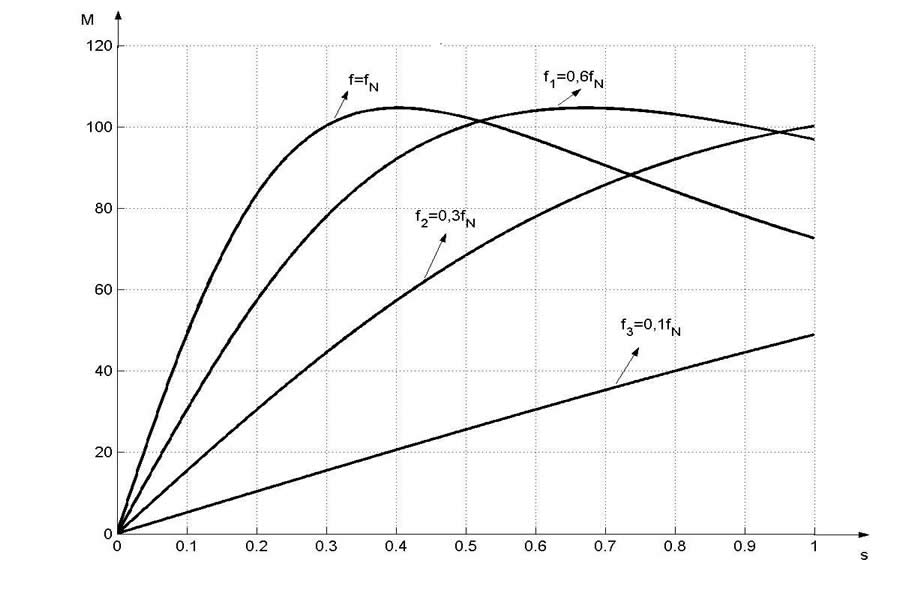

Figura 8.a) Caracteristici mecanice cu menţinerea constantă a fluxului de magnetizare în planul M = f(s)

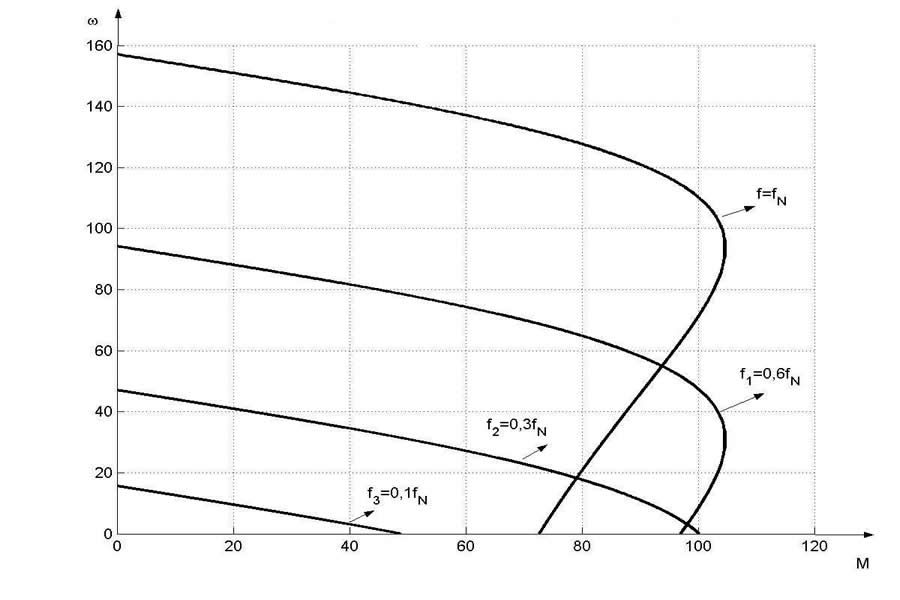

Figura 8.b) Caracteristici mecanice cu menţinerea constantă a fluxului de magnetizare în planul W = f(M)

Comentarii asupra caracteristicilor

Caracteristicile mecanice cu menţinerea constantă a fluxului rotoric

• Pentru menţinerea constantă a fluxului statoric, între valoarea efectivă a tensiunii de alimentare şi frecvenţa acesteia există relaţia:

• caracteristicile mecanice, la frecvenţa constantă, sunt date de relaţia:

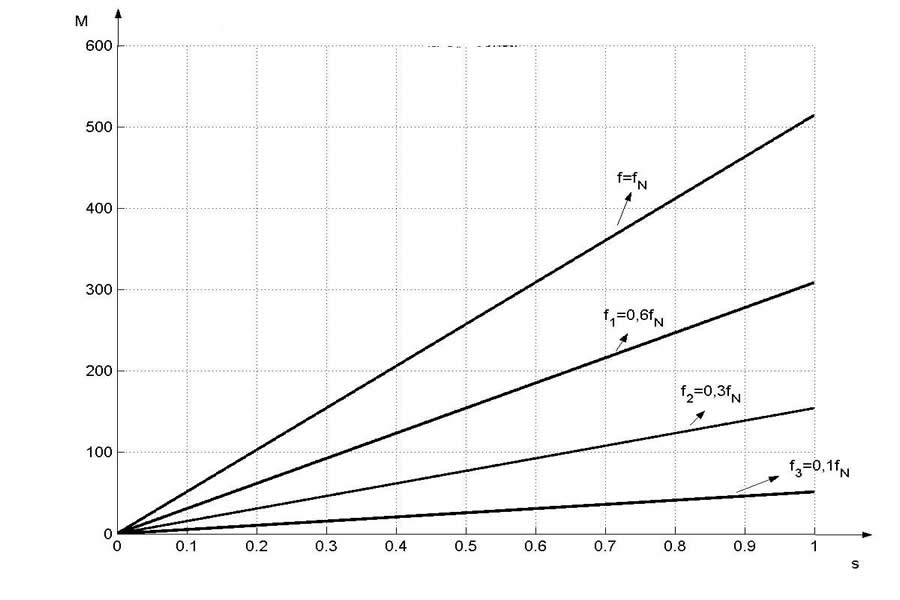

Figura 9.a) Caracteristici mecanice cu menţinerea constantă a fluxului rotoric în planul M = f(s)

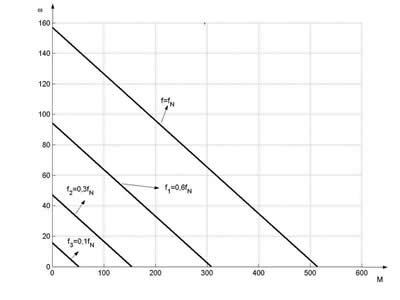

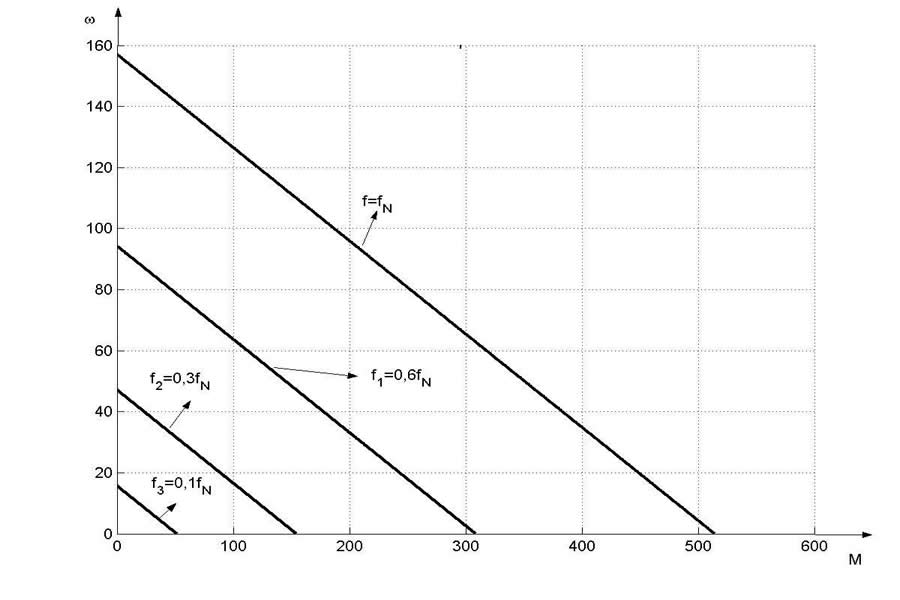

Figura 9.b) Caracteristici mecanice cu menţinerea constantă a fluxului rotoric în planul W = f(M)

Comentarii asupra caracteristicilor
