Alegerea metodei de reglare a vitezei

Pentru alegerea metodei de reglare a vitezei se consideră cunoscută caracteristica statică a maşinii de lucru Ms =f( Ω ). Se calculează viteza Ωnat la care ar funcţiona acţionarea pe caracteristica mecanică naturală a motorului asincron şi se compară cu viteza Ωs impusă prin procesul tehnologic.

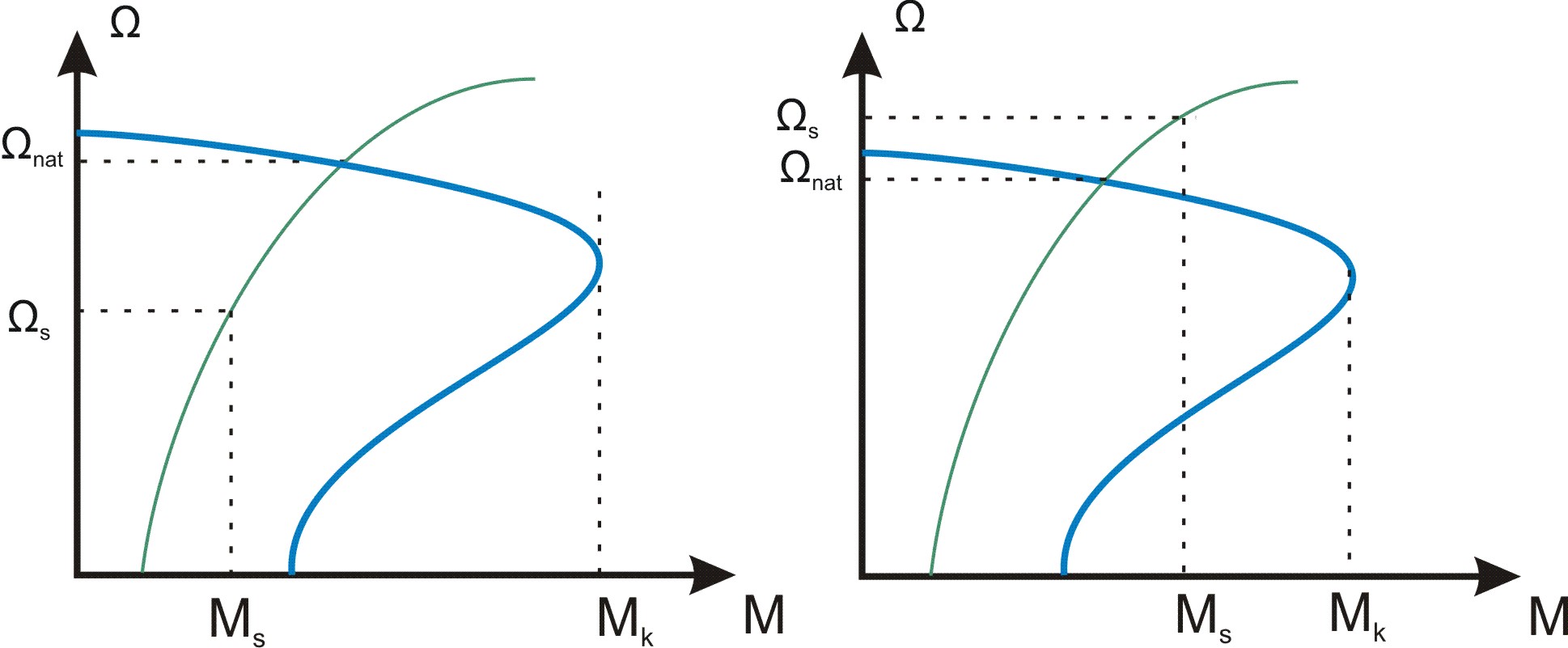

Figura 1

Dacă Ωnat> Ωs se va adopta una dintre urmatoărele metode:

•  modificarea amplitudinii tensiunii de alimentare dacă ;

•  modificarea numarului de perechi de poli dacă ;

•  modificarea impedanţei circuitului rotoric (rezistenţa sau reactanţa) dacă

;

•  introducerea unei tensiuni auxiliare în circuitul rotoric dacă , iar tensiunea nominală a motorului este mai mare de 380 V;

•  alimentarea motorului de la un convertor static dacă .

Principial se pot adopta şi alte metode (ex. cuplarea în cascadă a două motoare asincrone), dar acestea sunt cazuri particulare pentru a căror aplicare trebuie facută o analiză specială.

Dacă Ωnat< Ωs se va adopta una dintre urmatoarele soluţii:

•  se alege un motor cu turaţia de sincronism mai mare;

•  modificarea numărului de perechi de poli dacă

;

•  modificarea frecvenţei tensiunii de alimentare;

•  introducerea unei tensiuni auxiliare în circuitul rotoric.
