Bilanţul de puteri:
MAS |
||
Pmeca |
 |
Pelec (PS) |
PS = Pmeca - ∑ pierderi
Puterea mecanică Pmeca este furnizată de maşina primară, care aici este turbina eoliană, prin intermediul multiplicatorului. Puterea este transformată apoi în energie electrică.
Parametrii ce caracterizează generatorul asincron (MAS) sunt:
- numărul de poli ( de perechi de poli);
- puterea nominală [kW]
- turaţia nominală [rot/min];
- randamentul nominal;
- factorul de putere nominal cos φN;
- cuplul electromagnetic [Nm];
- curentul statoric [A];
- tensiunea rotorică [V], doar dacă MAS este o MADA;
- frecvenţa nominală [Hz];
- tensiunea nominală (de linie a statorului) [V];
- tipul de cuplare;
Noţiuni despre MAS
În cadrul unei eoliene, MAS funcţionează ca generator. Este necesar să se cunoască:
- noţiunea de viteză de sincronism;
- expresia alunecării s;
- pierderile la funcţionare în regim de motor;
- expresia cuplului electromagnetic;
- bilanţul de puteri;
- ipoteza lui Kapp;
- elementele schemei echivalente şi modul de determinare a lor prin proba în gol, proba cu rotorul calat, proba în c.c.;
- calculul puterilor active şi reactive schimbate cu reţeaua;
- noţiuni de saturare a circuitului magnetic.

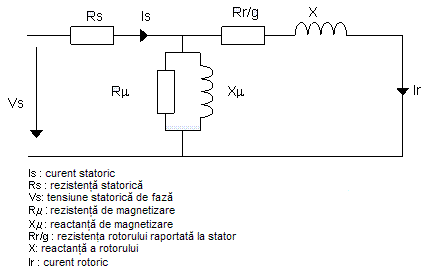

Schema echivalentă monofazată a maşinii asincrone
