2. Eoliene cu viteză variabilă

Maşină asincronă (MAS) şi reostat în circuitul rotoric

Această soluţie exploatează faptul că alunecarea s depinde de rezistenţa rotorică, care exprimă în schema echivalentă prin Rr / s. Prin adăugarea de rezistenţe suplimentare în circuitul rotoric, se poate regla alunecarea, şi deci viteza rotorului, în funcţie de condiţiile de vânt. În consecinţă, pulsaţia rotorică ωr este dată de :

în care ω este pulsaţia fixă a reţelei, iar s alunecarea. Pulsaţia rotorică se poate exprima şi ca:

în care este viteza de sincronism. Rezultă:

dacă s < 0

Exemplu: Variaţia maximă a alunecării poate fi de 10 %, sau chiar mai mare.

Generatorul utilizat este MADA (Maşină Asincronă cu Dublă Alimentare), sau MAS cu rotor bobinat.

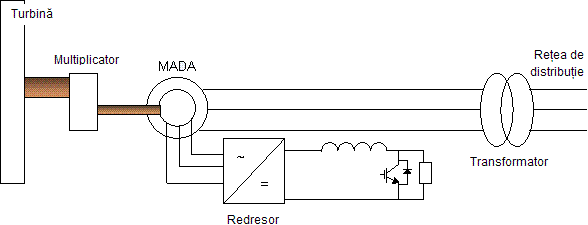

Schema de principiu a acestui tip de sistem este prezentată în figura de mai jos

Schema de conectare la reţea a unei eoliene cu maşină asincronă şi reostat în circuitul rotoric
