Măsurarea parametrilor - enunţ





1.

Plăcuţa indicatoare de pe maşină indică următoarele date:

Frecvenţa nominală:

Turaţia nominală:

Puterea nominală:

Conexiunea statorului este în stea (Y)

  • tensiunea nominală:
  • curentul nominal:
  • factor de putere () nominal:

Circuitul de excitaţie

  • tensiune nominală:
  • curent nominal:



Determinaţi:

  • tensiunea nominală de fază şi curentul nominal de fază
  • numărul de perechi de poli p.



2.

Proba de mers în gol

Maşina, fiind antrenată la viteza nominală, se măsoară tensiunea de linie în gol, în funcţie de curentul de excitaţie (figura 1).

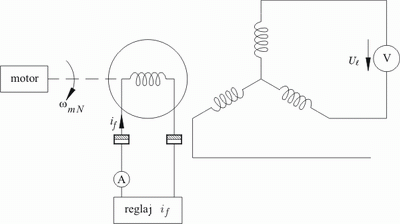

Figura 1

Se obţine:


0 0
1 250
1,53 380
2 485
2.5 600
3 700

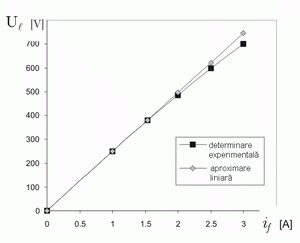

Figura 2



Determinaţi coeficientul care leagă de , dacă se aproximează această caracteristică printr-o dreaptă ce trece prin origine şi prin punctul pentru care este tensiunea nominală a tensiunii maşinii



3.

Proba de scurt-circuit

Maşina, fiind antrenată la viteza nominală, iar indusul pus în scurt-circuit trifazat (figura 3), se măsoară curentul de linie debitat , în funcţie de curentul de excitaţie (figura 4).

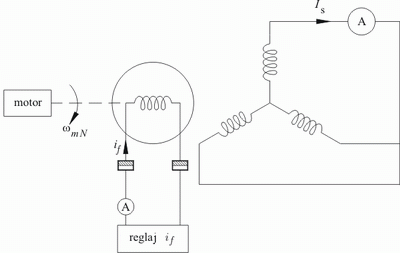

Figura 3

Se obţine:


0 0
1 40,5
1,5 60,75

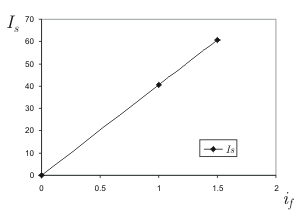

Figura 4

Se măsoară, de asemenea, puterea furnizată de motorul de antrenare. Trecerea de la punctul de funcţionare corespunzător curentului de excitaţie , la cel corespunzător valorii , pentru care curentul din indus atinge valoarea sa nominală (50 A), face ca puterea furnizată să crească cu .


Calculaţi reactanţa sincronă şi rezistenţa a înfăşurărilor indusului.
