| Calculul a fost realizat în condiţiile unei bobine concentrate într-o pereche de crestături. El poate fi verificat cu ajutorul modelării cu elemente finite. | |
|
|

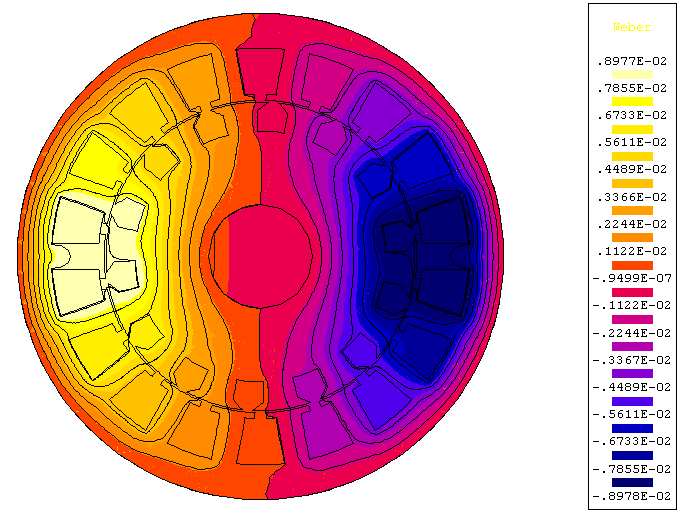

Figura 1: Valori ale potenţialului vector
|
|
În figura 1 sunt reprezentate valorile potenţialului vector  (definit ca  =   ), în toate punctele maşinii. Se constată că liniile echipotenţiale, ce corespund traiectoriilor fluxului magnetic, înconjoară cele două perechie de crestături care conţin conductoarele. |
|

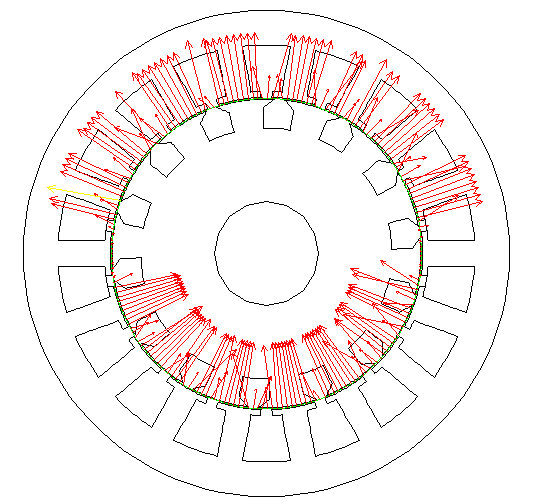

Figura 2: Reprezentarea vectorului H, în întrefier
|
|
Vectorii reprezentativi ai câmpului H, în întrefier (figura 2), au, cu excepţia celor din apropierea crestăturilor, alura foarte asemănătoare cu cea estimată prin calculul teoretic (figura 3). Se observă valoarea nulă, în toate punctele întrefierului situate între cele două crestături ce conţin conductoarele parcurse de curentul de acelaşi semn şi valori constante (pozitive şi negative într-o manieră alternativă) în rest. |
|
|

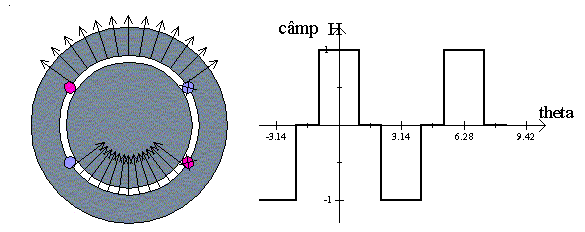

Figura 3: Rezultatul calculului teoretic
