Association de cellules

Dans les conditions standard STC (1000W/m² ; 25°C ; AM1.5), la puissance maximale pour une cellule au silicium de 10 cm² serait d'environ 1.25 W. La cellule photovoltaïque élémentaire constitue donc un générateur électrique de très faible puissance insuffisant pour la plupart des applications domestiques ou industrielles. Les générateurs photovoltaïques sont, de ce fait, réalisés par association, en série et/ou en parallèle d'un grand nombre de cellules élémentaires. Ces groupements sont appelés modules, puis panneaux.

Cette association doit être réalisée en respectant des critères précis, en raison des déséquilibres existant dans un réseau de photopiles en fonctionnement. En effet, bien que choisies théoriquement identiques, les nombreuses cellules qui constituent le générateur présentent des caractéristiques différentes du fait des dispersions de construction inévitables, mais aussi d'un éclairement et d'une température non uniformes sur l'ensemble du réseau.

Les connexions en série de plusieurs cellules augmentent la tension pour un même courant, tandis que la mise en parallèle accroît le courant pour une même tension.

Mise en série

Dans un groupement en série, les cellules sont traversées par le même courant et la caractéristique résultante du groupement en série est obtenue par l'addition des tensions à courant donné.

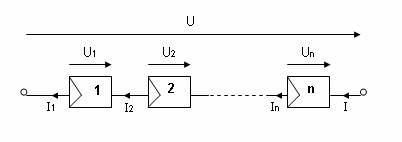

Figure1  : Association série

Mise en parallèle

Dans un groupement de cellules connectées en parallèle, les cellules étant soumises à la même tension, les intensités s'additionnent : la caractéristique résultante est obtenue par addition de courants à tension donnée.

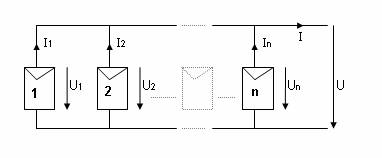

Figure2  : Association parallèle

La plupart des modules commercialisés sont composés de 36 cellules en silicium cristallin, connectées en série pour des applications en 12 V.
