TP1 : Connexion du panneau sur une batterie





I / Connexion du panneau sur une batterie sans MPPT

On suppose travailler avec un panneau photovoltaïque qui débite directement sur une batterie 12v sous une température constante T=75°C, un rapport de transformation f=1 (sans MPPT) et un éclairement E=1000W/m².

But : Etudier l'influence de la tension de la batterie sur la puissance transmise

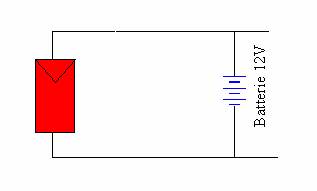

figure1  : Schéma du montage avec batterie sans MPPT

1 •  Qu'est ce que la puissance transmise ?

2 •  Selon la variation de la tension de la batterie, comment cette puissance évolue t-elle (cf. l'applet suivante) ? Relevez quelques valeurs.

3 •  Puisque nous débitons sur une batterie de 12 V, y aura-t-il des pertes? Si oui donner la valeur lue sur l'applet puis la retrouver par le calcul

II / Connexion du panneau sur une batterie avec MPPT



But : Etudier l'influence du MPPT dans un circuit débitant sur une batterie, en fonction de la température et de l'éclairement.

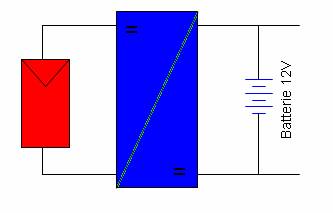

figure 2  : Schéma du montage avec batterie

a) Expériences sous différentes températures

On suppose travailler avec un MPPT qui débite sur une batterie 12 v sous E=1000W/m².

Dans toutes les expériences, nous travaillons avec Ucharge=Ubatt=fcem.



1 • Que représente le gain mis en évidence sur ces applets ? (formule)

2 • Pour chaque température de 0 à 75°C {0°C ; 25°C ;50°C ;75°C} placez vous à une tension de batterie de 12 V puis relevez sur l'applet « MPPT sur batterie en fonction de la température » , le rapport de transformation f qui donne le gain max.

3 • Qu'en déduire quant à l'utilité du MPPT sous différentes températures ?

4 • Pour chaque température de 0 à 75°C {0°C ; 25°C ;50°C ;75°C}, relevez sur l'applet "MPPT sur batterie en fonction de la température" , le rapport de transformation f et la tension de la batterie Ubatt qui donnent le gain optimal.

5 • Conclusion de cette expérience ?



b) Expériences sous différents éclairements

Plaçons nous dans le cas optimal vu ci-dessus : circuit avec MPPT (f variable) qui débite sur une batterie de 10 v à T=0°C.

1 • Sur l'applet suivante, relevez le(s) gain(s) max en faisant varier l'éclairement (de 1000W/m² à 500W/m²) et le rapport de transformation f.

2 • Qu'en déduire quant à l'utilité du MPPT sous différents éclairements ?

Conclusion du TP1
