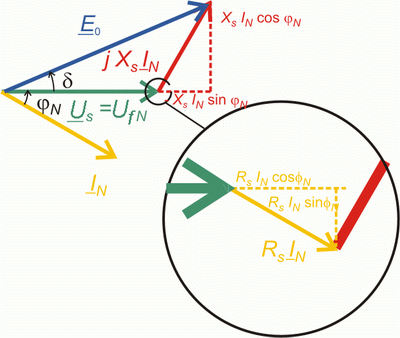

Diagrama fazorială corespunzătoare punctului nominal de funcţionare, este reprezentată în figura 1. Figura 1a Figura 1b Impedanţa are modulul , egal cu , respectiv faza , egală cu defazajul tensiunii faţă de curentul (minus defazajul lui faţă de ). Cum punctul nominal corespunde unei funcţionări inductive, respectiv în faţa lui , rezultă: Rezultă , de unde Cum : Cuplul electromagnetic pe care îl dezvoltă maşina corespunde puterii electrice pe care o produce. Puterea va fi: cu Rezultă: Nu vom face o eroare semnificativă dacă, pentru a calcula puterea electrică, vom neglija pierderile Joule în înfăşurarea statorică şi am scrie: Rezultă că, utilizând această relaţie, obţinem = 26,4 kW în loc de 26,7 kW, adică o eroare de 1,1%.
