Schema de principiu:

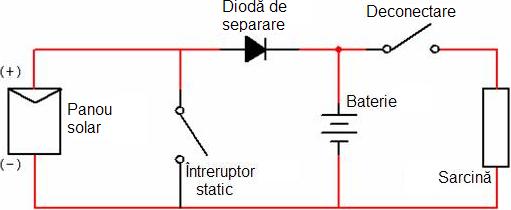

Figura 3: Schema de principiu a regulatorului paralel.
Pe durata încărcării, panourile solare sunt conectate direct la baterii. Când acestea sunt încărcate, panourile sunt scurtcircuitate. Dioda de separare trebuie neapărat să fie prevăzută în schemă, pentru a nu scurtcircuita bateria atunci când întreruptorul este închis. Această diodă asigură şi blocarea curentului nocturn, ce ar putea să apară între baterie şi panou.
Întreruptorul static: tranzistor MOSFET
Dezavantaje:
• Întreruptorul este solicitat de întreaga tensiune a panoului, putând deci apare probleme de protecţie la supratensiuni.
• Solicitarea termică a întreruptorului poate fi importantă la valori mari ale curentului.
