Schema de principiu:

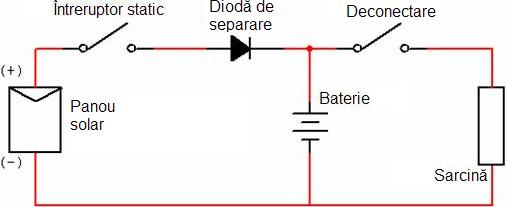

Figura 2: Schema de principiu a regulatorului serie.
Întreruptorul de încărcare este în serie cu bateria. El se deschide când bateria este încărcată.
Avantaj: tensiunea la bornele întreruptorului este mică.
Dezavantaj faţă de regulatoarele de tip paralel: întreruptorul determină o cădere de tensiune suplimentară între panouri şi baterie.
