Aceste convertoare, numite şi Variatoare de Tensiune Continuă (VTC), transformă o tensiune continuă (a bateriei), tot în tensiune continuă, cu valoare medie diferită, pentru alimentarea sarcinilor de c.c.
Există două tipuri de astfel de VTC: ridicător şi coborâtor.

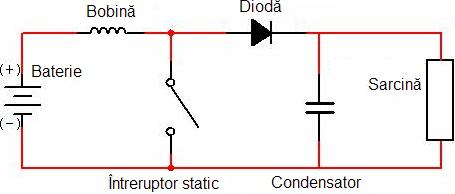

Figura 4: Schema de principiu a unui VTC ridicător.
Pe intervalele când întreruptorul este închis, în bobină se înmagazinează energie de la baterie. La deschiderea întreruptorului, tensiunea de autoinducţie a bobinei, împreună cu sursa, determină apariţia unei supratensiuni, ce este transferată condensatorului şi sarcinii. Dioda (numită "de separare") împiedică descărcarea condensatorului pe intervalele când întreruptorul este închis. Condensatorul filtrează tensiunea continuă la ieşire, reducându-i pulsaţiile.
Randamentul unor astfel de convertoare este de 70%, putând atinge 85 - 90% pentru cele mai performante.
Tensiunea la ieşire este mai mică decât a bateriei, fiind utilizate pentru alimentarea sarcinilor cu tensiune mai mică decât a bateriei (aparate radio).

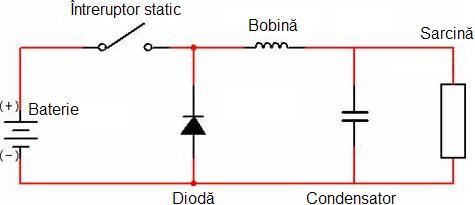

Figura 5: Schema de principiu a unui VTC coborâtor.
Pe intervalele când întreruptorul este închis, bateria debitează curent sarcinii, ce parcurge bobina. Când întreruptorul este deschis, energia înmagazinată în bobină, asigură menţinerea nenulă a curentului, ce se va închide pe aceste intervale, prin diodă (numită "de nul"). Randamentul acestor convertoare este de 80 - 90%.
