Principe du circuit  :

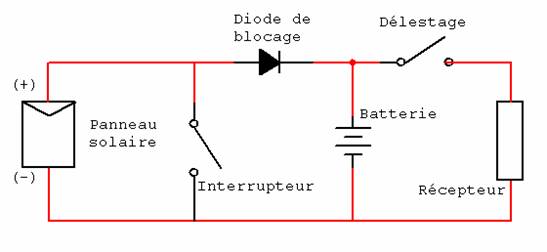

Figure3 : Principe d'un régulateur shunt.

Tout le courant du panneau passe dans la batterie. Lorsque le seuil de coupure est atteint, tout le courant passe dans l'interrupteur. Il faut ajouter impérativement une diode entre cet interrupteur et la batterie pour ne pas la court-circuiter. Cette diode joue également le rôle de blocage du courant nocturne pouvant s'écouler de la batterie vers le panneau.

Interrupteur utilisé : MOSFET

Inconvénients  :

•  Aux bornes de l'interrupteur apparaît la tension totale du panneau, il peut donc y avoir des problèmes de protection contre les surtensions.

•  Dissipation thermique de l'interrupteur peut être élevée à grand courant.
